Nordik HVLS Super Blade

GRANDI SPAZI RICHIEDONO GRANDE EFFICIENZa.

Il benessere incontra il risparmio energetico.

Equipaggiati con motori EC, che garantiscono prestazioni molto elevate, bassi consumi e basse emissioni sonore, HVLS SUPER BLADE è l’ideale per il raffrescamento e il bilanciamento della temperatura in ambienti di grandi dimensioni.

SCARICA LA BROCHURE

Vantaggi e benefici

In estate

Gli HVLS SUPER BLADE favoriscono il raffrescamento di ambienti di grandi dimensioni riducendo ristagno e umidità e garantendo il miglior compromesso tra comfort ambientale e benessere personale.

In inverno

Gli HVLS SUPER BLADE spingono in basso l’aria calda che si concentra in prossimità del soffitto (destratificazione), garantendo significativi risparmi sia in termini di minore dissipazione energetica attraverso pareti e tetto, che di ridotto apporto calorico necessario alla mantenimento di adeguati livelli di temperatura a livello degli occupanti.

Destratificazione = Comfort

Un ventilatore a soffitto genera, ruotando, una colonna d’aria in moto verso il basso e verso l’esterno lungo il pavimento. La sua azione realizza il rimescolamento (destratificazione) dell’aria calda che si concentra in prossimità del soffitto dei locali, determinando una temperatura uniforme in tutto l'ambiente.

Efficienza = Risparmio energetico

Garantire una temperatura ideale in grandi spazi dai soffitti molto alti – come capannoni industriali, centri commerciali, stalle, musei e luoghi di culto – è particolarmente difficile: il calore emesso dagli impianti di riscaldamento tende verso l’alto, lasciando zone più fredde in basso. Con i ventilatori a soffitto questo inconveniente è eliminato.

Riduzione dei consumi = Risparmio economico

L’adozione di ventilatori a soffitto è particolarmente appropriata sia in contesti industriali, dove la scelta di impianti di condizionamento risulterebbe troppo costosa, sia in aree commerciali, dove la loro azione consente significativi risparmi a 360°.

FILTECH

Azienda

FILTECH Swiss SA

Filtech sviluppa, produce e commercializza filtri dell'aria di alta qualità che proteggono le persone. Filtech ha installato 6 pezzi dei nostri HVLS di 3 metri nel loro stabilimento produttivo.

Sfoglia la gallery

Azienda Agricola

Azienda

Azienda Agricola Riozzo (MI)

Settore

Zootecnico

VORTICE al servizio del benessere animale Ventilatori a soffitto industriali NORDIK HVLS Super Blade

Guarda il video Sfoglia la gallery

FABIO AMICABILE

Ruolo

CEO

Azienda

MOVIELAND
Caneva World Resort (VR)

Settore

Entertainment

Questa soluzione dà una sensazione di benessere e freschezza, rendendo più piacevole la customer experience.

Guarda il video

BANCO ALIMENTARE

Azienda

Fondazione Banco Alimentare Onlus

Settore

Terzo Settore

Grazie all’uso dei SUPER BLADE il personale può lavorare in comfort sia durante la stagione estiva che quella invernale.

Sfoglia la gallery

SEBASTIANO DONALISIO

Azienda

Agricola Donalisio

Settore

Zootecnico

Grazie all'installazione dei ventilatori industriali HVLS di VORTICE, l'Azienda Agricola DONALISIO di Bra in provincia di Cuneo , ha ottenuto numerosi vantaggi.

Guarda il video Sfoglia la gallery

TRANSFER OIL S.p.A.

Azienda

TRANSFER OIL S.p.A.

Settore

Industria

TRANSFER OIL uno dei maggiori produttori di tubi termoplastici per le medie ed alte pressioni, con un capannone con volumetria totale di 32000 m3 sceglie VORTICE per migliorare il comfort dei suoi dipendenti.

Guarda il video

Come funziona e applicazioni

I ventilatori da soffitto industriali a 5 pale NORDIK HVLS SUPER BLADE sono ideali per il raffreddamento e l’equilibrio delle temperature per grandi aree.

Garantiscono prestazioni elevate (fino a 850 mila m3/h), bassi consumi energetici e possibilità di integrazione in un BMS (Building Management System).
All’elevato grado di resistenza all’acqua e alle polveri (IP65), abbinano un esteso range di temperature di funzionamento continuo (-10° C / + 50° C) e garantiscono un’ampia gamma di regolazione in velocità, grazie ai motori brushless.

Favoriscono, sia in estate che in inverno, un comfort ideale e un ottimale equilibrio della temperatura nell’intero locale.

Flussi d’aria elevati

I flussi d’aria ultra elevati (850.000 m3/h) a velocità molto basse assicurano maggiore efficienza e contenuti livelli di emissione sonora.

Pale aerodinamiche

Le pale aerodinamiche in 5 diversi diametri (da 3 a 7 metri) sono realizzate in alluminio estruso e sono dotate di alette che riducono la resistenza indotta dai vortici.

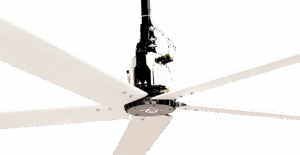

Motori EC

I motori brushless sono progettati per garantire elevate prestazioni, consumi ridotti e ampi range di regolazione di velocità. Elevato grado di protezione alle polveri e all'acqua (IP65)

Gamma NORDIK hvls super blade

diametro metri

3

NORDIK HVLS SUPER BLADE 300/120”

Cod. 61126 Motore trifase
Palo di sostegno 1.5 metri

Cod. 61127 Motore trifase
Palo di sostegno 3.0 metri

Cod. 61130 Motore monofase
Palo di sostegno 1.5 metri

Cod. 61131 Motore monofase
Palo di sostegno 3.0 metri

Cod. 61143 Modello base
Motore trifase
Palo di sostegno 1.5 metri

Cod. 61144 Modello base
Motore trifase

Portata fino a

310.000

m3/h

diametro metri

4

NORDIK HVLS SUPERBLADE 400/160” E

Cod. 61128 Motore trifase
Palo di sostegno 1.5 metri

Cod. 61129 Motore trifase
Palo di sostegno 3.0 metri

Cod. 61132 Motore monofase
Palo di sostegno 1.5 metri

Cod. 61133 Motore monofase
Palo di sostegno 3.0 metri

Cod. 61145 Modello base
Motore trifase
Palo di sostegno 1.5 metri

Cod. 61147 Modello base
Motore trifase
Palo di sostegno 3.0 metri

Portata fino a

370.000

m3/h

diametro metri

5

NORDIK HVLS SUPERBLADE 500/200”

Cod. 61134 Motore trifase
Palo di sostegno 1.5 metri

Cod. 61135 Motore trifase
Palo di sostegno 3.0 metri

Portata alla max velocità

530.000

m3/h

diametro metri

6

NORDIK HVLS SUPERBLADE 600/240”

Cod. 61136 Motore trifase
Palo di sostegno 1.5 metri

Cod. 61139 Motore trifase
Palo di sostegno 3.0 metri

Portata alla max velocità

600.000

m3/h

Scheda tecnica

diametro metri

7

NORDIK HVLS SUPERBLADE 700/280”

Cod. 61137 Motore trifase
Palo di sostegno 1.5 metri

Cod. 61138 Motore trifase potenziato

Cod. 61141 Motore trifase
Palo di sostegno 3.0 metri

Cod. 61142 Motore trifase potenziato
Palo di sostegno 3.0 metri

Portata fino a

850.000

m3/h

Dati tecnici

Prodotti Codice ØA B C
NORDIK HVLS SUPERBLADE 300/120” T 61126 3000 1880 1470
NORDIK HVLS SUPER BLADE 300/120” TL 61127 3000 3310 3000
NORDIK HVLS SUPER BLADE 300/120” M 61130 3000 1880 1470
NORDIK HVLS SUPER BLADE 300/120” ML 61131 3000 3310 3000
NORDIK HVLS SUPER BLADE 300/120” ET 61143 3000 1880 1470
NORDIK HVLS SUPER BLADE 300/120” ETL 61144 3000 3310 3000
NORDIK HVLS SUPER BLADE 400/160” T 61128 4000 1880 1470
NORDIK HVLS SUPER BLADE 400/160” TL 61129 4000 3310 3000
NORDIK HVLS SUPER BLADE 400/160” M 61132 4000 1880 1470
NORDIK HVLS SUPER BLADE 400/160” ML 61133 4000 3310 3000
NORDIK HVLS SUPER BLADE 400/160” ET 61145 4000 1880 1470
NORDIK HVLS SUPER BLADE 400/160” ETL 61147 4000 3310 3000
NORDIK HVLS SUPER BLADE 500/200” T 61134 5000 1880 1470
NORDIK HVLS SUPER BLADE 500/200” TL 61135 5000 3310 3000
NORDIK HVLS SUPER BLADE 600/240” T 61136 6000 1880 1470
NORDIK HVLS SUPER BLADE 600/240” TL 61139 6000 3310 3000
NORDIK HVLS SUPER BLADE 700/280” T 61137 7000 1880 1470
NORDIK HVLS SUPER BLADE 700/280” ST 61138 7000 1880 1470
NORDIK HVLS SUPER BLADE 700/280” TL 61141 7000 3310 3000
NORDIK HVLS SUPER BLADE 700/280” STL 61142 7000 3310 3000
Prodotti Codice V~50/60Hz W A RPM Portata max M3/H ØM N° Pale Kg
NORDIK HVLS SUPER BLADE 300/120” T 61126 200-480 600 1.43 160 310.000 3 5 80.5
NORDIK HVLS SUPER BLADE 300/120” T L 61127 200-480 600 1.43 160 310.000 3 5 89
NORDIK HVLS SUPER BLADE 300/120” M 61130 85-264 405 1.98 140 270.000 3 5 70
NORDIK HVLS SUPER BLADE 300/120” M L 61131 85-264 400 1.98 140 270.000 3 5 70
NORDIK HVLS SUPER BLADE 300/120” E T 61143 200-480 725 1.97 150 280.000 3 5 70
NORDIK HVLS SUPER BLADE 300/120” E T L 61144 200-480 725 1.97 150 280.000 3 5 70
NORDIK HVLS SUPER BLADE 400/160” T 61128 200-480 650 1.67 100 370.000 4 5 88
NORDIK HVLS SUPER BLADE 400/160” TL 61129 200-480 650 1.67 100 370.000 4 5 96.5
NORDIK HVLS SUPER BLADE 400/160” M 61132 85-264 280 2.70 80 330.000 4 5 76.5
NORDIK HVLS SUPER BLADE 400/160” M L 61133 85-264 280 2.70 80 330.000 4 5 76.5
NORDIK HVLS SUPER BLADE 400/160” E T 61145 200-480 370 1.01 80 330.000 4 5 76.5
NORDIK HVLS SUPER BLADE 400/160” E T L 61147 200-480 370 1.01 80 330.000 4 5 76.5
NORDIK HVLS SUPER BLADE 500/200” T 61134 200-480 850 1.97 80 530.000 5 5 113
NORDIK HVLS SUPER BLADE 500/200” T L 61135 200-480 850 1.97 80 530.000 5 5 113
NORDIK HVLS SUPER BLADE 600/240” T 61136 200-480 1100 2.69 65 600.000 6 5 121
NORDIK HVLS SUPER BLADE 600/240” T L 61139 200-480 1100 2.69 65 600.000 6 5 121
NORDIK HVLS SUPER BLADE 700/280” T 61137 200-480 900 1.35 38 650.000 7 5 129
NORDIK HVLS SUPER BLADE 700/280” S T 61138 200-480 665 1.65 50 850.000 7 5 140
NORDIK HVLS SUPER BLADE 700/280” T L 61141 200-480 525 1.35 38 650.000 7 5 129
NORDIK HVLS SUPER BLADE 700/280” S T L 61142 200-480 665 1.65 50 850.000 7 5 140

Accessori

VORT T-HCS CODICE 20151

Centralina VORT T-HCS

Specificamente concepita per l’impiego in ambito zootecnico, la centralina VORT T-HCS, è un dispositivo di controllo opzionale, a connessione filare, completo di display LCD ed in grado di controllare automaticamente, i ventilatori asserviti in fun-zione dei valori di temperatura, umidità relativa e THI (Temperature Humidity Index), l’indice bioclimatico che combina l’effetto simultaneo della temperatura e della umidi-tà relativa ed è utilizzato per caratterizzare lo stress da caldo nel bestiame da alleva-mento.

Dettagli

VORT T CODICE 21137

Unità di controllo

Regolatore di velocità multiplo che consente la regolazione automatica contemporanea fino a 20 ventilatori, controllando la ventilazione in base alla temperatura o alla velocità del vento, con gestione automatica o manuale. Tensione alimentazione: 220 V. Frequenza alimentazione: 50 Hz.

Dettagli

NHVLS-RD CODICE 21136

Kit Tiranti sospensione

Kit opzionale, progettato per garantire un’installazione robusta e sicura. Questo kit è obbligatorio in caso di vento forte, rischio di collisioni accidentali con macchine o oggetti in movimento vicino al ventilatore a soffitto, presenza di uccelli, installazione di zone sismiche o aree caratterizzate dalle vibrazioni (es. processi industriali che coinvolgono l’uso di martelli o presse industriali).

Dettagli

USB C CODICE 21198

Convertitore Modbus-USB USB-C

Convertitore Modbus-USB US per la configurazione e il monitoraggio da remoto mediante PC dei ventilatori associati alla centralina VORT T.

Dettagli

POT-I CODICE 12832

Potenziometro di controllo

Potenziometro da parete e da incasso dotato di interruttore On/Off, per installazione in scatola Standard 503. Funzioni disponibili: on/off; potenziometro. Alimentazione monofase 220-240 V / 50Hz.

Dettagli

POT CODICE 12828

Potenziometro di controllo

Potenziometro da parete e da incasso in scatola elettrica standard DIN per l'impostazione esterna di regolatori con ingresso da 0-10 V e tensione di alimentazione Us (max. 12 Vcc/1 mA). La tensione di uscita desiderata viene regolata gradualmente da 0 alla tensione di alimentazione V mediante la manopola. Funzioni disponibili: on/off; potenziometro. Resistenza 10 kO. Switch rating: 4 A / 250 Vac - 10 A / 12 Vdc.

Dettagli

WP CODICE 21197

Anemometro

Anemometro da abbinare a VORT T per il controllo automatico del ventilatore.

Dettagli

STF1 CODICE 20267

Staffa di ancoraggio

Staffa di ancoraggio su travi in acciaio. Opzione 1.

Dettagli

STF2 CODICE 20268

Staffa di ancoraggio

Staffa di ancoraggio su travi in acciaio. Opzione 2.

Dettagli

STF3 CODICE 20269

Kit staffe

Kit staffe per ancoraggio con struttura esistente 3m - 5m. Palo non fornito a corredo.

Dettagli

STF4 CODICE 20270

Kit staffe

Kit staffe per ancoraggio con bandella fornita a corredo (lunghezza 3m).

Dettagli

STF5 CODICE 20271

Staffa di ancoraggio

Kit staffe per ancoraggio con trave omega.

Dettagli

STF6 CODICE 20272

Kit staffe

Kit staffe per ancoraggio su travetto sotto cupolino (lunghezza 2m).

Dettagli

Consulenza

Dalla parte del cliente

Vortice crede nel valore del servizio al cliente, da affiancare alla qualità del prodotto, per questo è stato approntato un servizio di consulenza capillare, rapido ed efficiente.

Contatta il nostro ufficio prevendita per avere un’analisi delle tue necessità e per trovare le soluzioni più idonee.

prevendita@vortice-italy.com

Mappa della velocità dell’aria nel piano verticale del ventilatore.
Diagrammi delle velocità dell’aria nel piano verticale del ventilatore.

faq

Vantaggi dei ventilatori a soffitto rispetto alla climatizzazione?

Contrariamente ai tradizionali sistemi di condizionamento, che raffrescano l’aria dei locali, i ventilatori a soffitto agiscono direttamente sugli occupanti, di cui raffrescano i corpi senza variare la temperatura del locale. Ciò si traduce in consumi sensibilmente inferiori, con evidenti vantaggi sia dal punto di vista dei costi della bolletta, che da quello dell’impatto ambientale. Inoltre, l’assenza di effetti sulla temperatura dell’aria ambiente fa sì che i ventilatori a soffitto siano efficacemente utilizzabili per raffrescare corpi in ambienti aperti all’esterno, quali verande, dehors o, in ambito zootecnico, stalle.

Vantaggi dei ventilatori NORDIK HVLS SUPER BLADE nella stagione fredda (destratificazione)?

La densità dell’aria calda è inferiore a quella fredda; ciò fa sì che essa tenda a risalire naturalmente, per effetto dei moti convettivi, concentrandosi in prossimità del soffitto. Tale fenomeno, noto con il nome di stratificazione, causa notevoli sprechi energetici in presenza di ambienti di elevata altezza (magazzini, capannoni industriali, hall aeroportuali, …), in località soggette a rigide temperature invernali, che rendono necessario il ricorso ad impianti di riscaldamento, stante la necessità di trasferire più calore agli strati d’aria ad altezza uomo per compensare il flusso verso l’alto dell’aria più calda.
Il modo più efficiente ed efficace per ovviare al problema consiste nel rimescolare l’aria spingendo verso il basso gli strati più caldi in prossimità del soffitto; tale azione, chiamata destratificazione. I ventilatori NORDIK HVLS SUPER BLADE, grazie alla capacità di ruotare a velocità estremamente contenute, permettono di conseguire il risultato atteso mantenendo la velocità dell’aria ad altezza d’uomo su valori inferiori ai 12 metri al minuto, così da evitare l’insorgere di fastidi.
L’adozione della centralina elettronica VORT T, che integra un sensore di temperatura, consente inoltre di automatizzare la regolazione della velocità dei ventilatori NORDIK HVLS SUPER BLADE ad essa asserviti al variare delle condizioni ambientali.

Qual è l’area di influenza dei ventilatori NORDIK HVLS SUPER BLADE?

La serie NORDIK HVLS SUPER BLADE consta di vari modelli, differenti per diametri nominali, potenza dei motori installati e lunghezza dei pali di sospensione, ed è arricchita da un’ampia gamma di accessori, che consentono di ottimizzarne l’impiego in un’ampia gamma di potenziali ambiti installativi, con aree di efficacia comprese tra 110 e 910 m2, corrispondenti a superfici circolari di ampiezza pari a 4 volte il diametro nominale dell’apparecchio.

Che vantaggi offrono i motori EC di NORDIK HVLS SUPER BLADE rispetto ai motori AC?

Rispetto ai più economici ventilatori equipaggiati di motori AC, i motori EC brushless , offrono una serie di vantaggi riassumibili in:

  • Consumi significativamente inferiori.
  • Ampie range di regolazione (da 10 a 160 Rpm) della velocità di rotazione, grazie al driver integrato, che rende inutile il ricorso a dispositivi opzionali esterni, costosi e complessi da installare e configurare. Per la regolazione è sufficiente un potenziometro funzionante con segnale 0-10 V.
  • Ridotti costi di manutenzione, stante l’assenza degli ingranaggi presenti invece nei riduttori spesso abbinati ai motori tradizionali.
  • Ampia gamma di alternative di installazione, in virtù della possibile alimentazione da linee mono e trifase, a tensioni comprese tra 200 e 480 V e alle frequenze di 50 e 60 Hz.
  • Possibilità di integrazione in un sistema di gestione dell’edificio (BMS – Building Management System), grazie al protocollo di comunicazione Modbus, attraverso la porta RS485 integrata nel driver del motore.

Quali vincoli vanno rispettati nell’impiego dei ventilatori NORDIK HVLS SUPER BLADE?

I ventilatori della serie NORDIK HVLS SUPER BLADE possono funzionare correttamente a temperature ambiente comprese tra -10 °C e + 50 °C. L’elevato (IP65) grado di protezione dei motori nei confronti di polveri e getti d’acqua li rende altresì adatti all’impiego in aree direttamente esposte agli atmosferici.

I NORDIK HVLS SUPER BLADE hanno bisogno di manutenzione ?

I ventilatori della serie NORDIK HVLS SUPER BLADE sono prodotti virtualmente “maintenance free”.
In presenza di condizioni di lavoro particolarmente gravose (es. funzionamento continuo alla massima velocità in presenza di temperature e tassi di umidità particolarmente elevati), è opportuno verificare periodicamente (si consiglia con cadenza annuale), il corretto stato del dispositivo di accoppiamento delle pale al supporto che le vincola al motore.
